Оборудование для нанесения вспененного полиуретана

SJ-403-1 (уплотнение шириной 5-30мм) Оборудование для нанесения вспененного полиуретана

Автоматическая система смешивания и дозирования двухкомпонентного полиуретана для уплотнения и герметизации с технологией гаскетинг (FIPFG)

Запросить расценки

Оборудование для нанесения полиуретана SJ-403-1 с технологией гаскетинг (5-30 мм) - система, независимо разработанная компанией SHANJIA. Оборудование отличается компактным интерьером и системой закрытия сопла для предотвращения стекания материала и обеспечения бесшовного закрытия уплотнительного кольца, а также функциями автоматической промывки под высоким давлением и управлением давления. Смесительная камера с независимыми модулями упрощает обслуживание и сокращает необходимость частой смены быстроизнашиваемых частей.

Норма нанесения 0.3-5г/с
Ширина уплотнительного контура 5-30мм
Скорость движения 0-30 м/мин

Применение

Автоматизированное оборудование нанесения полиуретана используется для нанесения уплотнительного контура на автомобильные детали, металлические корпуса, электронные устройства, бытовая техника, системы охлаждения, очистители воздуха и т. д.

Характеристики

Диапазон движения (X/Y/Z)	2250×1250×200мм (опция)
Габариты заготовки	2700×2200×2200мм (опция)
Вес	1600кг
Ширина уплотнительного контура	5-30мм (регулируемый в пределах диапазона)
Коэффициент смешивания	1:1-10:1
Рабочая температура	-15°C до +35°C
Точность дозирования	±0.2%
Предел давления и сигнал тревоги	0-4МПа
Точность фильтрации	40-50мкм
Норма нанесения	0.6-5г/с
Скорость движения	0-12м/мин
Точность повторения	±0.06мм
Давление воздуха	≧0.4МПа
Общая мощность	3-4кВт
Частота	50Гц
Напряжение	Три фазы, 5 провода 380В

Особенности

Линейный робот с интеллектуальной системой контроля и функциями переключения между режимами 2D и 3D.
Многоосевое программирование ЧПУ позволяет смешивание и дозирование двухкомпонентного полиуретана.
Интеллектуальное хранилище параметров, обеспечивающее гибкие траектории движения.
Интеллектуальная система проверки плотности и точное изменение жесткости полиуретановых уплотнителей, поддержка различных марок полиуретановых уплотнителей для оптимальной производительности.
Возможность изготовления кабелей на заказ для специфических требований.
Совместимость с системами 4.0 MESTIntel и другими системами.

Детали

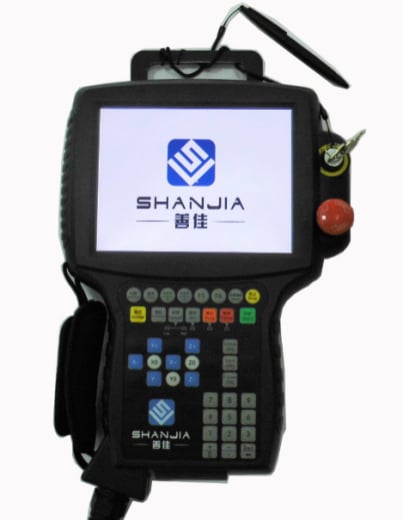

Интеллектуальная система контроля позволяет обрабатывать компоненты 2D и 3D форм. Оборудование нанесения уплотнения оснащено мультиосевой программой ЧПУ, которая позволяет наносить точные и аккуратные уплотнительные контуры.
Интеллектуальное моделирование работы, исключающее неточности из-за человеческих ошибок в измерениях.
Оборудование оснащено чипом DSP произведенного в Америке, чипом ARM корейского производства - главный управляющий процессора, а также чипом FPGA американской компании ALTERA.
Двухъядерную установку можно интегрировать в шкаф управления или разместить снаружи как независимый компонент.
Автоматическое генерирование изображения для продукции 2D без необходимости в программировании. Изображение 3D экспортируется при помощи USB-флеш-накопителя.

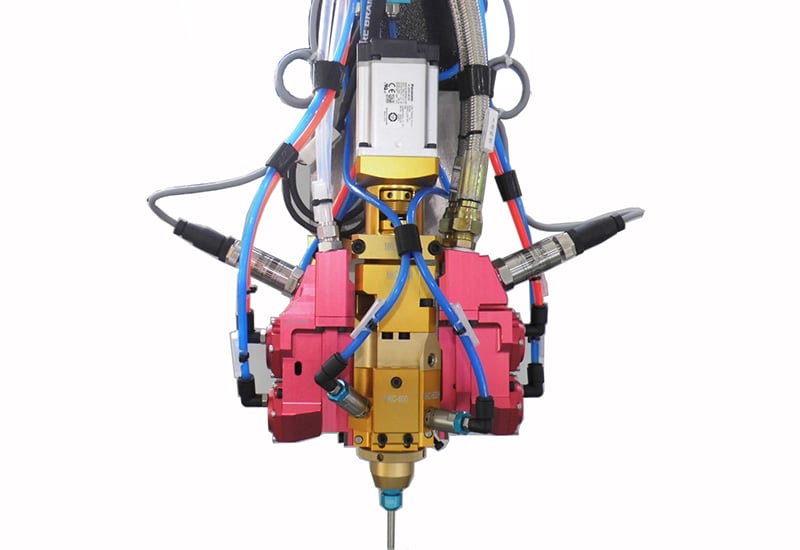

Высокоточный смесительный клапан (MKC-600) - собственная разработка компании, которая обеспечивает точность дозирования в 0.01г/с для однокомпонентого материала.
Смесительная камера разработана с настраиваемой функцией давления и системой сигнализации для предотвращения изменений вследствие различных условий, что обеспечивает стабильность работы.
Механическая и пневматическая система контроля для гладкого нанесения вспененных уплотнителей последовательной формы, предотвращает накопление и неравномерность.
Запатентованная система промывки высокого давления для смесительной камеры, использует турбированный поток через четыре отверстия для гарантии эффективной очистки.

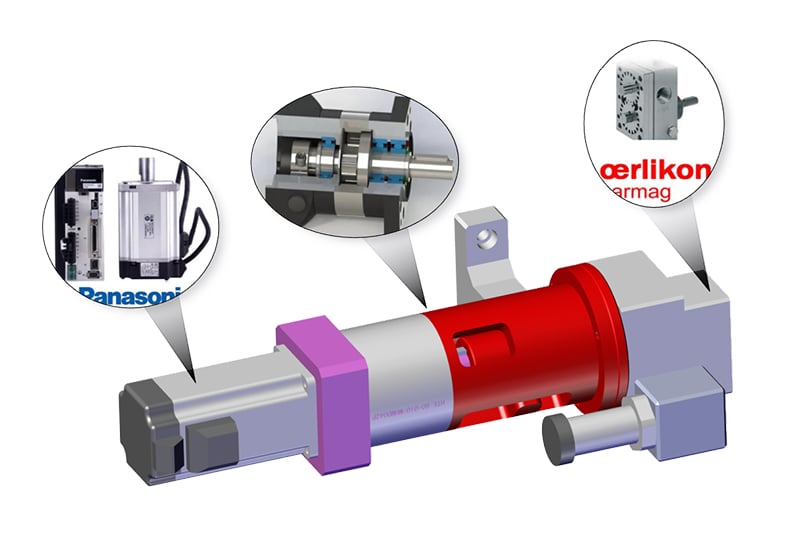

Дозирующий насос, полученный от известного производителя Barmag из Германии, обеспечивает точность распределения с точностью дозирования в ±2%.

Шесть серводвигателей Panasonic из Японии, каждый из которых работает независимо для гарантии стабильности и точности, предоставляя стабильность, эффективность работы без шума.
Высокоточный редукторный привод обеспечивает точное распределение.
Шестерня, расположенная вдоль направляющей, повышает скорость и сводит к минимуму вибрацию на поворотах во время процесса нанесения.

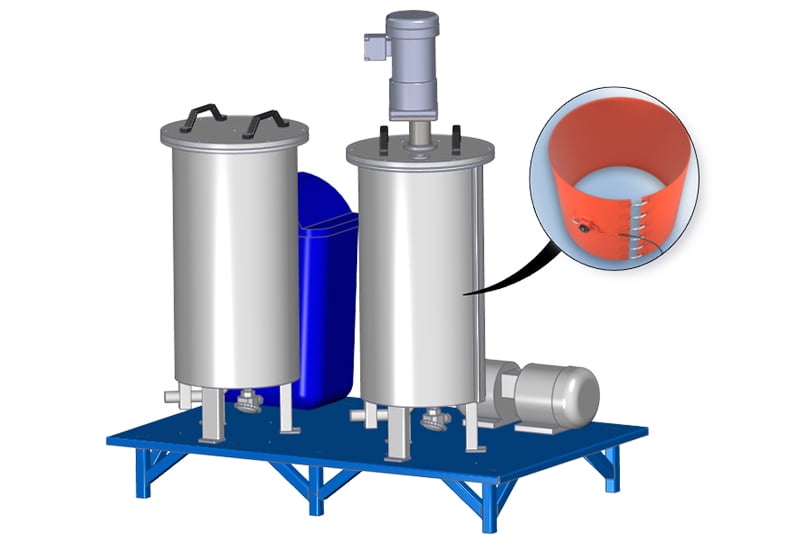

Емкость с рубашкой охлаждения представляет собой двухслойную конструкцию из нержавеющей стали 316, оснащенную функциями автоматизированного перемешивания для поддержания определенного состояния материала, передового мониторинга содержания газа, автоматического наполнения воздуха, встроенной сигнализацией недогрузки для сохранения стабильного уровня материала, автоматизированного наполнения вспененного уплотнения для бесперебойного производства, контроля температуры. Многофункциональная емкость с рубашкой эффективно работает без необходимости внешнего устройства кондиционирования воздуха, обеспечивает удобство и сокращает занимаемое пространство.

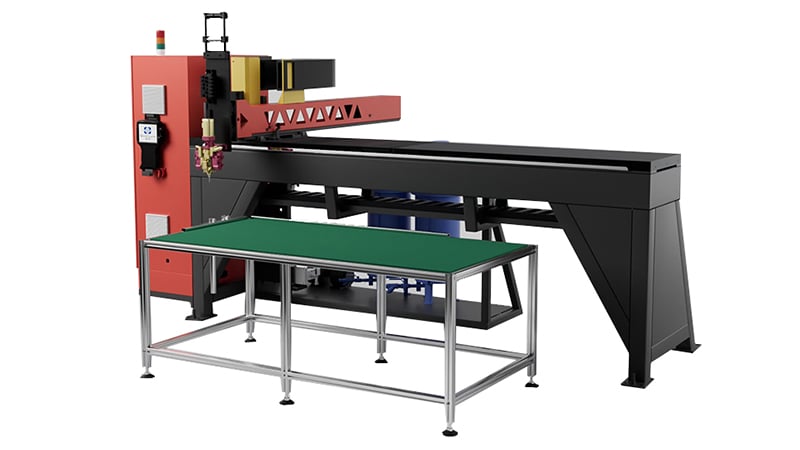

Линейный робот.
Система контроля (включен электрический шкаф).
Емкость с рубашкой охлаждения.
Алюминиевый станок.

Двухкомпонентный полиуретан

Вспененный уплотнитель наносится напряму на поверхность продукта. Оборудоваие гаскетинг распределяет гладкий и эластичный вспененный уплотнительный контур, обеспечивая адаптируемость и надежность в различных применениях.
Изготавливленный из полиуретана вспененный уплотнитель - это смесь двух важнейших компонентов: полиола (компонент А) и изоцианата (компонент В) Уплотнитель быстро затвердевает в течение нескольких минут.
Соотношение ширины/высоты: 2:1-3:1
Время остывания: 10-20 минут

Беспыльная среда и ветрозащищенные условия
Влажность: 40-70%
Температура: -15°- +35°
